5月25日，在2026海外电路与系统研讨会上，华为公司董事、半导体业务部总裁何庭波发布“韬（τ）定律”，这是中国企业在全球半导体领域初度冷漠引颈产业发展的新原则。
比年来，摩尔定律靠近物理极限和经济效益的挑战，晶体管尺寸收缩带来的红利逐步消退。在这一配景下，韬定律冷漠以时刻缩微替代几何缩微，以系统性诽谤时刻常数τ为办法，通过逻辑折叠等创新技艺合手续压缩信号传播时延，进一步晋升晶体管密度，提高芯片的性能。
5月25日，华为何庭波发表“半导体新旅途探索与实践”主旨演讲华为
韬定律和逻辑折叠等技艺相较于传统的设想措施有什么样的上风？华为冷漠的新旅途可能对半导体行业的发展产生什么样的影响？践诺的过程中又可能靠近什么样的挑战？不雅察者网与资深芯片商议群众、《芯片简史》作家汪波进行了对话。
不雅察者网：咱们应当怎样衔接韬定律的含义和作用？
汪波：永久以来，业界一纵贯过几何缩微来提高芯片的性能，这带来两种相背的趋势：一方面，晶体管的尺寸不断收缩，开关速率越来越快；另一方面，晶体管之间的连线变得越来越细，时刻蔓延反而变得越来越长。
在早期，时刻蔓延的问题并不严重。但凭据摩尔定律，集成电路上可容纳的晶体管数量每两年加多一倍，是以跟着晶体管的尺寸变小，处理速率变得更快，野心才能变得更强，影响数据读写速率的互连却变得越来越慢。由于野心理是一个举座，有野心也有存储，瓶颈从早期的野心速率滚动到当今的时刻蔓延。
韬定律冷漠的配景，等于摩尔定律正在放缓，在尺寸缩微产生的效益越来越眇小的情况下，华为寻求径直治理时刻蔓延的问题。通过诽谤芯片、电路乃至系统层面上的时刻蔓延，诽谤野心、存储和通讯之间的蔓延，更根腹地治理这个问题。

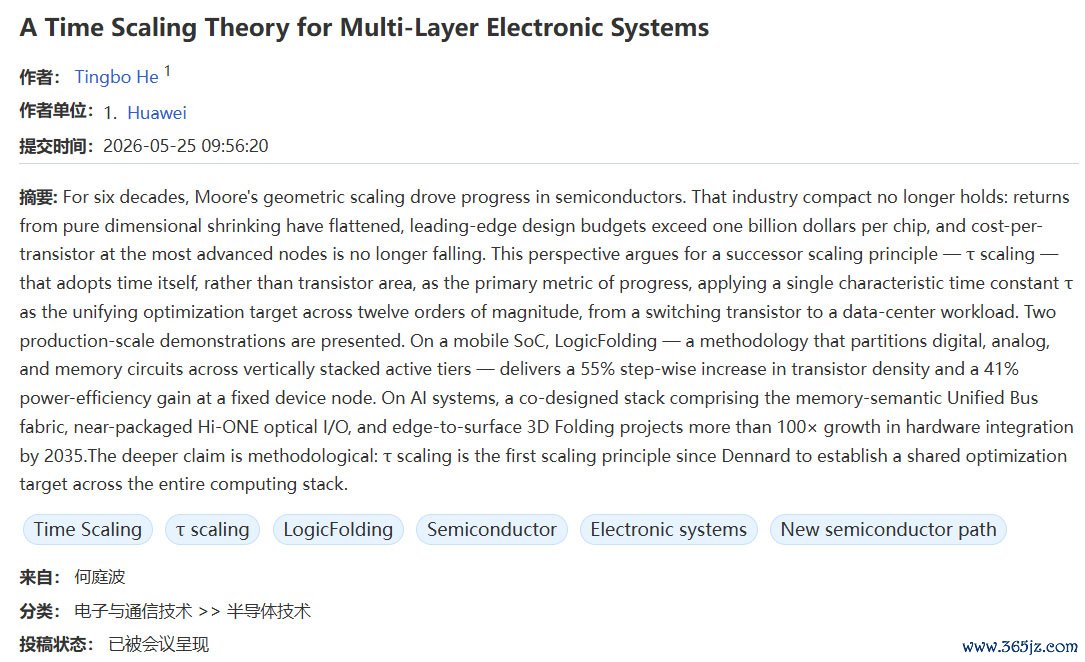

何庭波在中国科学院科技论文预发布平台上发表的论文
时刻和空间其实是一体两面的，并非相互对立，而是相互关联的。比如说，咱们通过收缩尺寸让晶体管速率更快，现实上亦然达到了时刻缩微的后果。华为通过逻辑折叠裁汰灵验的连线，从而径直减少时刻蔓延，相似是完了时刻缩微的目的。两者的后果是交流的。
是以，韬定律和摩尔定律并不是相互矛盾的，两者是相互兼容的关系。我觉得，韬定律更贴近芯片野心的本色，芯片等于要处理信息，用户更关心处理信息所需的时刻，而不是使用了几许个晶体管或者晶体管的尺寸有多大。韬定律开辟了一条不依靠尺寸缩微的新设想旅途，不错在莫得最先进光刻机的情况下制造出玄虚性能特地的芯片。
不雅察者网：为完了τ缩微，华为在论文中冷漠了逻辑折叠（LogicFolding）的设想措施，不再采纳传统的平面设想，而是将关键旅途上的门电路踱步到两个、改日以致更多个垂直堆叠的有源层中。这与行业仍是在鼓舞的3D堆叠封装技艺有哪些辞别？与传统设想面目比较，逻辑折叠具有什么样的上风？
汪波：名义上看，华为冷漠的逻辑折叠和业界仍是大限度使用的3D堆叠有许多相似之处，但实质如故有很大的区别。仍是得到采纳的3D堆叠，采纳的设想措施如故先在二维平面上进行平面的设想，完成一层的设想后再设想一层，然后堆叠成三维。
逻辑折叠则是从领先就把功能统筹踱步在一个三维空间上，进行更无邪、更高解放度的布局设想。一个功能或者某一个模块，一驱动就分在两层上，形成高下垂直的关联，相互之间的距离更短，关键旅途会更短，时刻蔓延也会更少。
逻辑折叠并不是针对封装或制造方面的创新，而是为了贯彻韬定律、减少时刻蔓延冷漠的一个新旅途。是以，它具体采纳的某些技艺，可能与学术界和产业界商议的技艺存在重合，以致径直采纳现存的一些技艺。
此外，华为冷漠的逻辑折叠不仅限于芯片层面，进取冷漠了系统层级的逻辑折叠，向下还有电路层级的逻辑折叠。在系统层，主若是愈加抽象的时刻折叠，通过减少电路板之间的传输蔓延，完了更紧凑、更高速的逻辑运算。
在更小的电路层，一颗芯片上的电路模块也踱步在高下两层，然后互连起来，减少关键旅途长度。芯片层的逻辑堆叠只需要在特定接口上引出一些线来进行上基层的互连，结合线并未几，结合线之间的间距也比较长，大要在40-50微米傍边。与之比较，电路层级的逻辑堆叠需要相称多的互连线，间距可能需要裁汰到2微米以致1微米，关于工艺和设想都口角常大的挑战。
总体来看，逻辑堆叠的目的等于要在不收缩晶体管尺寸的情况下，诽谤芯片和电路的蔓延，让τ在韬定律的指导下收缩。
不雅察者网：跟着东说念主工智能（AI）技艺的高速发展，关于算力的需求节节攀升，怎样提高AI系统的性能成为业界关心的焦点。针对AI系统，华为冷漠以长入总线（UnifiedBus）+高密度光互连节点引擎（HiONE）+3D折叠协同完了τ缩微。与现存的AI系统设想比较，斗鱼体育app中国官网下载这些技艺不错从哪些方面减少数据传输蔓延，从而完了性能晋升？
汪波：华为发布的预印本论文中指出，在大型AI集群中，高出80%的能量被破钞在数据迁移上。这个数据搬移的过程，有很大的时刻蔓延。华为针对AI数据中心冷漠的三方面技艺，等于为了减少这些蔓延，在系统层级而非芯片层级上收缩时刻蔓延。
第少许等于长入总线，简称UB。传统芯片之间可能采纳许多不同的公约，数据穿过多层公约的过程中，每一次公约退换都会加多蔓延。长入总线等于要用单一公约拔赵帜立汉帜，裁汰退换带来的蔓延，目下不错完了蔓延诽谤500倍，从数十微秒下落到0.1微秒傍边。
第二点是高密度光互连节点引擎Hi-ONE，用光纤取代传统的铜缆。机架之间互连传统上采纳铜缆，但铜缆速率比较慢，需要破钞许多的电力，而且也很粗重。改用光互连不错减少时刻蔓延和功耗，而且显耀提高带宽，每个模块好像提供8Tb/s的传输速率。
临了少许等于3D折叠技艺。传统的2.5D折叠中，CPU或GPU位于中心，多样存储器排布在四周，通过总线互连起来。如果GPU的边长加多到原本的两倍，它的面积将加多到原本的四倍，野心才能也变成四倍，但排布在边际的存储器都只可加多到两倍。这就形成了平日增长弧线与线性增长弧线之间的差距，GPU增大的越多，差距就越大。

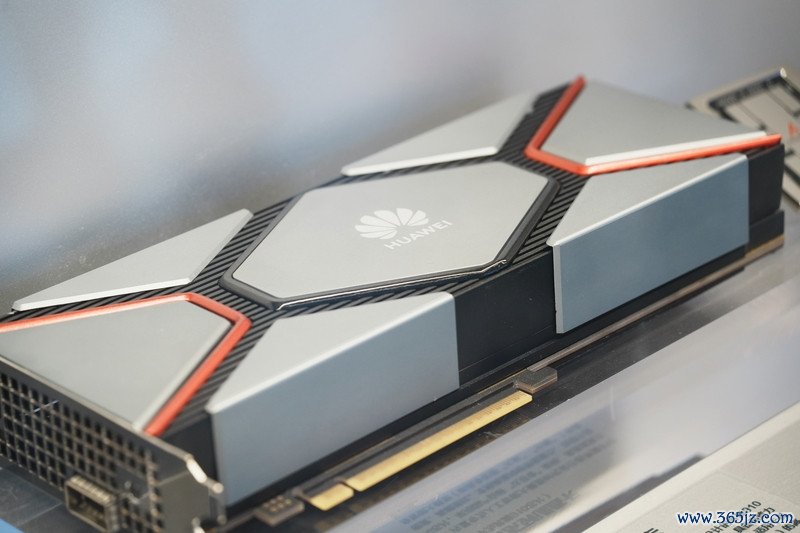

5月10日，杭州一AI展馆展示的华为昇腾910系列AI芯片的AI考核野心卡ICphoto
3D折叠则是把存储器堆叠到GPU上方，使它们占用交流的面积，GPU面积扩大几许倍，存储也相似扩大几许倍。这么就不错使野心和存储按照同等的速率加多，减少存储方面的瓶颈。
总体上来说，关于AI系统，华为冷漠的技艺不错完了减少扫数系统的蔓延、提高带宽和提高处理速率。
不雅察者网：凭据论文给出的目的，逻辑折叠不错灵验提高晶体管密度和减少信号蔓延，从而完了诽谤τ的办法。但另一方面，这也可能带来芯片功耗、散热、良率等方面的挑战，怎样让业界罗致新的叙事和设想措施也并非易事。您觉得，韬定律在短期和永久靠近的最主要挑战是什么？
汪波：目下环球达成的一个共鸣是，逻辑折叠是全新的设想措施学，不再是在平面上进行设想或是在平面设想完之后再堆叠起来，而是从一驱动就要在三维空间内设想，百家乐正规平台2026最新版下载辩论每一部分电路是符合放在表层如故基层。这将带来全新的设想理念，学校里素质的设想措施也都靠近很大的变化。
另一个宏大挑战，等于EDA（电子设想自动化）器用的适配问题。涵盖想法设想、刺目设想、领土设想和考据的全经由设想器用，可能还有待设备。现存的传统EDA器用是经过了几十年的发展，才逐步形成了一套全经由器用，凭据韬定律的设想措施也需要一定时刻才能完成EDA器用的适配。
第三个挑战是良率、散热等问题。良率取决于许多方面，举例，上基层之间的海量互连条目间距必须缩到相称小，唯一1-2微米，以致小于1微米，这就条目结合线对都，马虎相称小。散热也需要作念好热照应，进行诽谤热阻等阑珊的商议。我确信，华为细目已在这些方面作念了许多的探索。
不雅察者网：何庭波在演讲中提到，在8086时期，行业通过圭臬化内存总线将处理器和存储器解耦，但AI时期正在逆转这种趋势，逻辑和存储正在再行被推向邃密的集成。跟着韬定律冷漠，改日半导体行业的发展所在可能发生什么样的变化？
汪波：进入AI时期后，野心和存储再行联接，照实正成为一种新的趋势，如HBM（高带宽内存）等于为了减少存储和野心之间的蔓延。华为采纳的3D折叠技艺，其实等于想让野心和存储在3D空间中更紧凑地堆叠起来，进一步收缩野心和存储之间的距离，促进两者之间的会通。
我觉得，这可能重塑半导体产业的发展所在。现时，野心和存储的厂商是分开的，最多只是将居品封装在沿途。但在会通理念的鼓舞下，改日的居品可能在设想阶段就将野心和存储有机地会通在沿途，这可能是改日的一个所在。
晶体管的发明者约翰·巴丁、威廉·肖克利和沃尔特·布拉顿
不雅察者网：自摩尔定律于上世纪60年代冷漠以来，它一直是半导体行业的进攻准则。您在《芯片简史》中提到，摩尔定律不单是是对限定的总结，更已成为业界的一种“信仰”。但跟着指导晶体管收缩的登纳德缩放定律逐步失效，物理层面上的贬抑似乎已让摩尔定律靠拢极限。
华为在论文中冷漠了韬定律关于τ缩微的预测：微缩因子α与应用场景关系，在功耗受限的迁移培植中，α约为每年1.3倍；在自动驾驶系统中，α约为每年1.5倍；在AI系统中，α最高可达每年10倍。但通过折叠提高晶体管密度，仍然存在物理层面上的贬抑，是否也将使韬定律靠近雷同摩尔定律的瓶颈？
汪波：在华为发布韬定律论文后的第二天，也等于5月26日下昼，华为的技艺群众作念了一个讲演。在复兴发问时，其实也有不雅众问到这个问题，即韬定律的最大极限在那边？其时，华为的架构师复兴说，短期内还莫得看到逻辑折叠的规模，行动一个工程师，他的使命等于在改日遭遇新的隔断时去治理这些问题。
韬定律的极限，可能更符合留给学术界探讨。我举个例子，摩尔定律刚刚冷漠的时候，摩尔也在1965年的论文中提到芯片可能遭遇的挑战，但莫得给出极限。到70年代，加州理工学院的卡弗·米德素质作念了一个估算，觉得晶体管尺寸收缩到150纳米等于极限了。咱们知说念，其后芯片的尺寸缩微卓越了这个数字，到本世纪初变成几十纳米，当今还收缩到几纳米。
这就像是东说念主们在剥洋葱一样，一层一层地剥开，不断发现新的可能。是以这个问题，需要留到改日去解答，咱们可能发现更远的极限在等着咱们。
不雅察者网：比年来，好意思国在半导体等领域针对中国实施的一系列制裁和打压，让华为等中国企业更早碰到了这堵“墙”，促使中国商议东说念主员先一步进行投资商议并获取冲破。在这么一个经济高度全球化、相互相互依存的时期，韬定律冷漠的全新设想准则是否会重塑全球芯片行业方式？
汪波：现存芯片行业的方式是高度依赖制造，尤其是先进制程工艺。即使好像设想出相称复杂的芯片，创意也可能受限于工艺、产能和制形老本，无法得到完了。但韬定律可能再行引发出设想的创意，在三维空间中更无邪、更解放地进行有创意的设想，可能再行加多设想的价值。
设想的价值在行业中的比重可能有所加多，回到与先进制程同等的地位。在这个意旨上，我觉得韬定律会让设想和制造达到新的均衡，从而转换芯片行业的方式，让一些很好的创意在不需要先进制程的情况下也能得到完了，同期性能不错失色使用最先进工艺制造的芯片。
不雅察者网：华为发布韬定律的论文后，许多好意思国和欧洲媒体觉得，中国正探索出一条绕开好意思国技艺紧闭、开脱对西方半导体培植依赖的自主旅途，好意思国的制裁逐步失去后果。您对中国半导体行业的发展有什么样的瞻望？
汪波：华为在论文中给出了一个办法，权衡到2031年，基于韬定律的高端芯片晶体管密度将达到1.4纳米制程的同等水平；到2035年，AI系统硬件集成度将增长100倍以上。我觉得在接下来这9年时刻里，国内不错在莫得先进光刻机的情况下不断提供高性能的芯片和AI系统，为发展高端EUV光刻机争取到一个计谋窗口。
另一方面，引颈产业从尺寸的缩微转向时刻的缩微，需要一定的时刻，EDA、芯片散热等问题也需要少许少许的攻克。
一言以蔽之，我觉得华为开辟了一条新的旅途，天然还靠近许多穷苦和挑战，但依然令东说念主期待。
不雅察者网：改日，半导体行业是否可能探索新的材料途径，再一次完了如同昔日晶体管取代电子管一样的技艺鼎新？
汪波：学术界仍是在这一方面探索了几十年时刻。让咱们回想一下半导体发展的历程，为什么晶体管好像在20世纪40年代到50年代取代电子管？在那时，电子管其实等于一个真空的玻璃管，除了散热穷苦、不踏实等问题以外，一个关键不及等于它没办法进行尺寸的缩微。电子管再小，也有一个玻璃罩，需要抽成真空，收缩到厘米级之后很难进一步缩微。
HJC黄金城官方首页入口是以，电子管就逐步被晶体管取代，因为晶体管不错不断进行缩微。从目下的商议来看，可能存在三种旅途。
一种旅途等于不断缩微，也等于“延续摩尔”（MoreMoore），天然难度相称大，红利也逐步减少，但尺寸的缩微当今还莫得十足罢手。还有一条进攻旅途是“膨大摩尔”（MorethanMoore），通过雷同堆叠的面目，不断提高晶体管密度，改日会延续一段时刻。
如果这两条旅途都走欠亨，接下来可能等于“卓越摩尔”（BeyondMoore）的旅途，设备使用新材料的晶体管。目下，有一些选项，比如使用碳纳米管代替传统的硅材料，制成碳纳米管场效应晶体管（CNTFET），它的性能相称好，但大限度制备比硅材料穷苦许多。
另一个选项是挂念电阻器，这是一种基于氧化物半导体、雷同晶体管的元件，既不错完了开关，也不错完了一定的存储和挂念。但这种材料相似靠近制备和器件一致性等方面的挑战，还无法匹配现时处理器的性能和限度。
是以，这些领域的商议主要如故在学术界进行，工业界暂时莫得进入浩荡的资金和东说念主力，可能还在严慎地跟踪。关于产业界，如果好像欺骗现存的制程去不断提高晶体管密度，他们莫得太多的能源去切换到全新的材料。可能唯一到前两种旅途接近绝顶时，“卓越摩尔”的第三条旅途才会成为主流的遴荐。
